Περιγραφή του προϊόντος
Ο άνεμος που φυσάει από τον μεγάλο ανεμιστήρα της βιομηχανικής οροφής είναι σαν φυσικό σύστημα αερίου, η ταχύτητα του ανέμου είναι η καλύτερη δροσερή αίσθηση του ανθρώπινου δέρματος.να παρέχει στο προσωπικό κατάλληλο εργασιακό περιβάλλον το ζεστό καλοκαίρι, συνεπώς βελτιώνει την αποδοτικότητα της παραγωγής.
Λειτουργία του ανεμιστήρα:
1)εξαερισμός
Ο ανεμιστήρας βελτιώνει την ανταλλαγή αέρα σε ολόκληρο το χώρο, είναι τέλεια εξορθολογισμένη σχεδίαση μπορεί να παράγει 2-3m / s ταχύτητα τρισδιάστατο άνεμο, και σας κάνει να αισθάνεστε σαν να απολαμβάνετε το φυσικό σύστημα αερίου.Προωθεί την διάσπαση του καπνού.Για να βελτιωθεί η ποιότητα του χώρου εργασίας, να δημιουργηθεί ένα υγιές, ξηρό και ασφαλές περιβάλλον εργασίας, να βελτιωθεί η αποτελεσματικότητα της εργασίας.
2)ευκολία
Είναι ευκολία στη λειτουργία, το σύστημα ελέγχου υιοθετεί το τελευταίο σύστημα ελέγχου μετατροπέα συχνότητας χωρίς πόλο.Η ανθρωπισμένη διεπαφή λειτουργίας σας επιτρέπει επίσης να απολαύσετε την ομορφιά της ηλεκτρονικής και μηχανικής επιτύχει τη ζωή.
- Αποτρύπανση
Επειδή μπορεί να παράγει μεγάλο όγκο αέρα, να προωθεί αποτελεσματικά την κυκλοφορία του αέρα, έτσι ώστε η υγρασία να διασκορπιστεί καλά, μειώνοντας σημαντικά την πιθανότητα προβλημάτων όπως κοριούς, μύκητες και ούτω καθεξής.
4)Όμορφο και ανθεκτικό
Μετά από σύνθετη επεξεργασία της επιφάνειας,το προϊόν μπορεί να αποφύγει τον πόνο του περιοδικού καθαρισμού,η αναλογία κόστους-αποτελεσμάτων είναι η υψηλότερη,η διάρκεια ζωής κάθε ανεμιστήρα μπορεί να φτάσει σε περισσότερα από 10 χρόνια.
- εξοικονόμηση ενέργειας
Η ονομαστική ισχύς του κινητήρα στον ανεμιστήρα είναι 1.5KW, κάθε ανεμιστήρας μπορεί να καλύψει 1000 τετραγωνικά μέτρα εργασιακή περιοχή, 8 ώρες την ημέρα, είναι μόνο 10 βαθμούς κατανάλωση ενέργειας ισχύος,σε σύγκριση με τυπικούς μικρούς ανεμιστήρες και υψηλής κατανάλωσης ενέργειας κλιματιστικό, μεγάλος βιομηχανικός ανεμιστήρας οροφής μπορεί να ονομαστεί μοντέλο εξοικονόμησης ενέργειας, μπορεί να μειώσει σημαντικά το κόστος λειτουργίας σας.
αρχή λειτουργίας:
Ο μεγάλος ανεμιστήρας οροφής είναι μια σειρά προϊόντων ειδικά αναπτύχθηκε για εξοικονόμηση ενέργειας, βελτίωση του εργασιακού περιβάλλοντος.Η ψύξη δεν είναι ο μόνος τρόπος για να επιτευχθεί η επίδραση ψύξης και άνεσηςΗ επιφάνεια του ανεμιστήρα καθορίζεται από τη διάμετρο του, αλλά δεν έχει καμία σχέση με την ταχύτητά του.Ο βιομηχανικός ανεμιστήρας με μεγάλη διάμετρο και χαμηλή ταχύτητα συνδυάζει όλα αυτά τα χαρακτηριστικά..
Μετά από χρόνια βαθιάς έρευνας και εξερεύνησης, ενσωματώνοντας την προηγμένη αεροναυτική τεχνολογία του εξωτερικού, εμείς οι Ντάι Σεν αναπτύξαμε ένα είδος λεπίδων προπέλας με εξαιρετικές επιδόσεις.συμμορφώνεται με συνεχές και σιωπηλό αεράκι με αργή περιστροφήΟ μεγάλος όγκος της ροής αέρα που παράγεται από τις μοναδικές και υψηλής απόδοσης λεπίδες του ωθεί προς τα κάτω, έτσι ώστε να κατασκευαστεί μια σχεδόν τέλεια εξάτμιση έλικας.
Προωθεί μεγάλο όγκο ροής αέρα προς το έδαφος και κατασκευάζει ορισμένη ροή αέρα υψηλού επιπέδου που κινείται οριζόντια, δημιουργώντας έτσι μια συνολική κυκλοφορία αέρα.Το πλεονέκτημα είναι η συνολική κάλυψη του εδάφους και η τρισδιάστατη κυκλοφορία του αέρα.
Η ταχύτητα του ανέμου που παράγεται από"Μεγάλος βιομηχανικός ανεμιστήρας οροφής"είναι περίπου 1-3m/s,μετρώνεται πλήρως σύμφωνα με την καλύτερη αίσθηση ψύξης όταν η ροή αέρα περνά από το ανθρώπινο δέρμα. Η πολύ ισχυρή ροή αέρα κάνει τους ανθρώπους να αισθάνονται ευερεθισμένοι,μια αίσθηση ότι αναπνέουν απευθείας,Η υπερβολική ταχύτητα της ροής του αέρα κάνει τους ανθρώπους να ζαλίζουν.Μόνο η εξάτμιση του δέρματος συνδυάζεται με την ταχύτητα του ανέμου, μπορεί να κάνει ομορφότερους τους ανθρώπους.'Η αίσθηση ψύξης.
"ΔΑΙΣΕΝ"Τεχνικό πρότυπο βιομηχανικών ανεμιστήρων οροφής
Γενικά
Αριθμός υποδείγματος ----------------------------------------------------------------------------------DS-7.3
Τρόπος λειτουργίας ------------------------------------------------------------------------------------------------------------Προώθηση προς τα εμπρός
Διάμετρος -----------------------------------------------------------------------------------------------------24 FT / 7,3 μέτρα
Στυλ λεπίδας
Αριθμός λεπίδων ---------------------------------------------------- 6
Ονομαστική Ιπποδύναμη -------------------------------------------- 2,0 ίππους / 1,5 kW
Βάρος κρεμασμού (μέσος όρος) -------------------------------------------------- 156Kg
Βάρος αποστολής (συμπεριλαμβανομένου του κουτιού ελέγχου, του εξοπλισμού τοποθέτησης) (μέσος όρος) 186 kg
Μέγιστο dB
(*Αξίες dB έχουν ληφθεί με δοκιμές.
Δυναμικότητα (με μέγιστη ταχύτητα)
Μετατόπιση (fwd, κατεβάζοντας) ---------- 16800 CMM ((m3/min)
Μέγιστη ταχύτητα 50 RPM
Χρήση ισχύος @ μέγιστη ταχύτητα ----------------------- 1,5 kW
Αποτελεσματικότητα @ 100% Max. Ταχύτητα ------------------------------ 8,53CMM/Watt
Μέγιστη αποτελεσματική έκταση(ποικίλλει ανάλογα με το διαφορετικό ύψος εγκατάστασης, καθώς και κάτω από εμπόδια)---- 600-1400 m2
Τυπική βιομηχανική απόσταση ---------------------------------------------12-40 μέτρα
Εγκατάσταση υλικού
Τυποποιημένη τοποθέτηση
Παγκόσμια λαβή I-Beam με περιστρεφόμενο αρθρό και 250 mm πτώση
Επικαιροποιημένα αγκάλια για τοποθέτηση γλουλούμ με κυλιόμενο αρθρό και 200 mm πτώση
Πρόσθετες επεκτάσεις πτώσης (Puyou)
Μηχανή
κινητήρας τροχιάς --------------------------------------------------- CV40-30-1500
δομή ρυμουλκούμενου ------------------------------------------------------- ρυμουλκούμενο βαρέος φορτίου SKF
διάρκεια ζωής ------------------------------------------------------------ 12 έτη
ΚΠ ------------------------------------------------------------ 2 / 1,5 kW
Θερμοκρασία λειτουργίας περιβάλλοντος ------------ -20 °C έως +40 °C
Τάξη μόνωσης ------------------------------------------ H
Προστατευτική τάξη IP 55
Εργασιακή κατάσταση συνεχής S 1
Παράγοντας εξυπηρέτησης 0,8/0.78
Κουτί ταχυτήτων
Τύπος -------------------------------------------------------------------- Δύο σταδίων ελικοειδή
Χρονοδιάστημα λειτουργίας
Πίνακας ελέγχου κινητήρα (MCP)
Τυποποιημένη ισχύς και μέγιστη ισχύς αντλήσεως -------------------- --220V AC 2Ø (16A) Ή 380 AC 3Ø (20A)
Φωτός ένδειξης ισχύος (κακό/πράσινο)
Φίλτρο γραμμής ραδιοσυχνοτήτων
Ατμοσφαιρικός διακόπτης
Καλώδιο κίνησης κινητήρα VFD -----------------RVV1*
Μετατροπέας συχνοτήτων
Ρυθμιστής συχνότητας χωρίς στύλους,(1.5KW) ρεύμα 380V/220V
Συστατικά ασφαλείας
βίδα στρογγυλοκόλλησης
Μηχανική δομή κατά της πτώσης
καλώδιο από χάλυβα επικαλυμμένο με πλαστικό
Σχοινιά για τη διατήρηση της λεπίδας (6), καλώδιο ασφαλείας, καλώδια τύπου (μόνο για το ταβάνι)
βίδες υψηλής αντοχής και αντιφλοιωτικά νώτα 8.8,10.9, 12,9 βαθμός για διαφορετικές δομές.
Εγγύηση
Ένα έτος εγγύηση για τον κινητήρα, την λεπίδα, το κιβώτιο ταχυτήτων και το πάνελ ελέγχου.
Πρότυπο προϊόντος
| |
Σχήμα |
Τετάρτη |
Δύναμη |
Διάμετρος |
Μέγιστη ταχύτητα |
Όγκος |
Ασύρματαβαθμός |
Βάρος |
| Φενγκσέν σέιρες |
DS-7.3 |
220V/380V |
1.5KW |
7.3M |
50 |
16800 m3/min |
≤60 |
156 κιλά |
| ΝτιΣ-6.6 |
220V/380V |
1.5KW |
6.6M |
55 |
12862 m3/min |
≤60 |
151 κιλά |
| ΝτιΣ-6.0 |
220V/380V |
1.5KW |
6.0M |
60 |
12261m3/min |
≤60 |
148 γραμμάρια |
| ΝτιΣ-5.4 |
220V/380V |
1.5KW |
5.4M |
65 |
11963 m3/min |
≤60 |
144 κιλά |
| Φενγκσινγκσειρά |
ΝτιΣ-4.8 |
220V |
0.75KW |
4.8M |
75 |
10675 m3/min |
≤40 |
60 κιλά |
| ΝτιΣ-4.2 |
220V |
0.52KW |
4.2M |
85 |
5213m3/min |
≤40 |
56 κιλά |
| ΝτιΣ-3!6 |
220V |
0.40KW |
3.6M |
95 |
3326 m3/min |
≤40 |
52 κιλά |
| ΝτιΣ-3!0 |
220V |
0.35KW |
3.0M |
120 |
2673 m3/min |
≤40 |
48 κιλά |
Διαμόρφωση βασικών στοιχείων
★συσκευή κίνησης
•ΦενγκσένΟ ανεμιστήρας της σειράς υιοθετεί κινητήρα κιβωτίου ταχυτήτων από την Ταϊβάν/Γερμανία
•ΦενγκσινγκΗ σειρά υιοθετεί την πρώτη μη άνθρακα βούρτσα της βιομηχανίας, μεγάλη ροπή, DC κινητήρα κίνησης, αντικαθιστώντας την παραδοσιακή μειώτρια ταχύτητας του κινητήρα, συνειδητοποιώντας υψηλή ολοκλήρωση,βελτίωση της αξιοπιστίας και της αποδοτικότητας μεταφοράς
★συσκευή ελέγχου
•ΦενγκσένΗ σειρά ανεμιστήρα υιοθετεί την Ταϊβάν / Γερμανία μάρκα μετατροπέαχωρίς βήμααλλαγή ταχύτητας (προαιρετικός ελεγκτής ασφαλείας από έκρηξη) για τη διαμόρφωση διακόπτηυπερχείλισηπροστασία από υπερφόρτωση, ανεμιστήρας ψύξης και άλλα εξαρτήματα
•ΦενγκσινγκΟ ανεμιστήρας της σειράς υιοθετεί ένα ειδικό ελεγκτή χωρίς βούρτσα
★Φεγγίτης ανεμιστήρα
•Το υλικό της λεπίδας του ανεμιστήρα υιοθετεί μεταχείριση T6 από κράμα μαγνησίου αλουμινίου, αντοχή στη διάβρωση, υψηλή αντοχή, υψηλή αντοχή
•Προηγμένο λογισμικό προσομοίωσης υγρών CFD προσομοίωση και δοκιμή αεραγωγού, σύμφωνα με την αεροδυναμική αντικόπωση·
•Με τη λειτουργία της καθυστέρησης εκκίνησης, το φορτίο και το αντίκτυπο του κινητήρα μειώνονται σημαντικά, και η διάρκεια ζωής είναι μεγάληερ
★Στοιχεία δομής
•Τα δομικά μέρη σχηματίζονται με λέιζερ Q235B, κάμποντας τη δομή στερεοποίησης, και το παχύτερο μέρος είναι 8 mm.
•Χρησιμοποιούνται βρόγχοι υψηλής αντοχής από κράμα χάλυβα και νάτσες αντιστροφής για τους βρόγχους.
•Χάλυβα σύρμα σχοινί και turnbuckle δομή έντασης για τη σταθεροποίηση του ανεμιστήρα κατά της πτώσης
• Το ενσωματωμένο σασί μπορεί να αποτρέψει τον κίνδυνο κάταγματος, η αντιπερίπτωτη δομή ζεύξης μπορεί να αποτρέψει ελαττώματα βίδες, το σασί μπορεί να πέσει,το σχέδιο διάταξης τρύπων της δομής αντιστρόφου μπορεί να αποτρέψει την ολισθησία, η ρυθμιζόμενη δομή είναι κατάλληλη για οποιαδήποτε συνθήκες εγκατάστασης και η τόξο σχήμα ρυθμιζόμενη τρύπα μέσης μπορεί να ρυθμιστεί για να εξασφαλιστεί το επίπεδο επίπεδο του πλαισίου λεπίδας
Σύγκριση τριών μεθόδων ψύξης σε εργοστάσιο 1000 τετραγωνικών μέτρων
| Τρόπος ψύξης |
Ποσότητα |
Δύναμη/μονάδα |
Μεγάλη ισχύς |
Γενική σύγκριση |
| Κεντρικό κλιματιστικό |
1 |
80KW |
80KW |
Το κόστος μιας εφάπαξ επένδυσης του εξοπλισμού είναι υψηλό,και το κόστος συντήρησης της αντικατάστασης του φίλτρου και της προσθήκης ψυκτικού είναι υψηλό |
| Παραδοσιακός βιομηχανικός ανεμιστήρας |
40 |
0.3KW |
12KW |
Η εγκατάσταση παραδοσιακών ανεμιστήρων τοίχων περιορίζεται από τοίχους και στήλες.Δεν είναι ασφαλές για τα μαλλιά των μελών του προσωπικού να αναμιγνύονται στις λεπίδες του ανεμιστήρα, η οποία καταλαμβάνει μικρό χώρο και καλύπτει σύντομη διάρκεια ζωής |
| 7.3MΜεγάλος ανεμιστήρας οροφής βιομηχανικής χρήσης |
1 |
1.5KW |
1.5KW |
Μεγάλη έκταση κάλυψης, μακρά διάρκεια ζωής, χαμηλό κόστος συντήρησης, εγκατάσταση δεν καταλαμβάνει χώρο εργαστηρίου, ασφάλεια και προστασία του περιβάλλοντος |
Η κατανάλωση ενέργειας ενός μεγάλου βιομηχανικού ανεμιστήρα οροφής είναι περίπου 1 / 50 του κεντρικού κλιματιστικού και 1 / 10 του παραδοσιακού βιομηχανικού ανεμιστήρα τοίχου
***Κατάλληλοι τόποι εγκατάστασης: Οποιαδήποτε αρκετά ψηλή δομήεργοστάσιο, αθλητισμός Κέντρο, λογιστική. Τοποθεσία, αυτοκίνητοεπισκευήεργαστήρια, σούπερ μάρκετ, αεροδρόμιο,πακέτοΕργαστήριο, ζώοεκτροφήΚαμία βιομηχανίαείδηΑίθουσα, ωςΩς κέντρο γυμναστικής κλπ.
***Ύψος εγκατάστασης: "Φενγκσέν" για προϊόντα σειράς ύψους 6 έως 20 μέτρων.
"Φενγκσινγκ" σειρά προϊόντων ύψους 3 έως 6 μέτρων.
*** Λύσεις για τα τρία κύρια είδη δομών εγκατάστασης όπως δείχνουν οι παραπάνω εικόνες
Υπάρχουν διάφορες μορφές δομών κτιρίων.
Η ροή αέρα του ανεμιστήρα

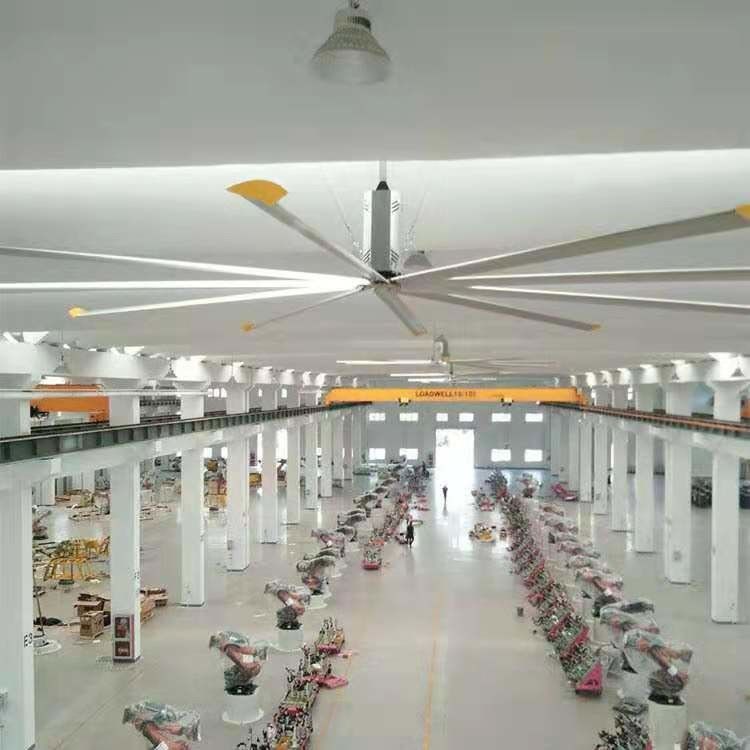

Τυπικές εφαρμογές πελατών
