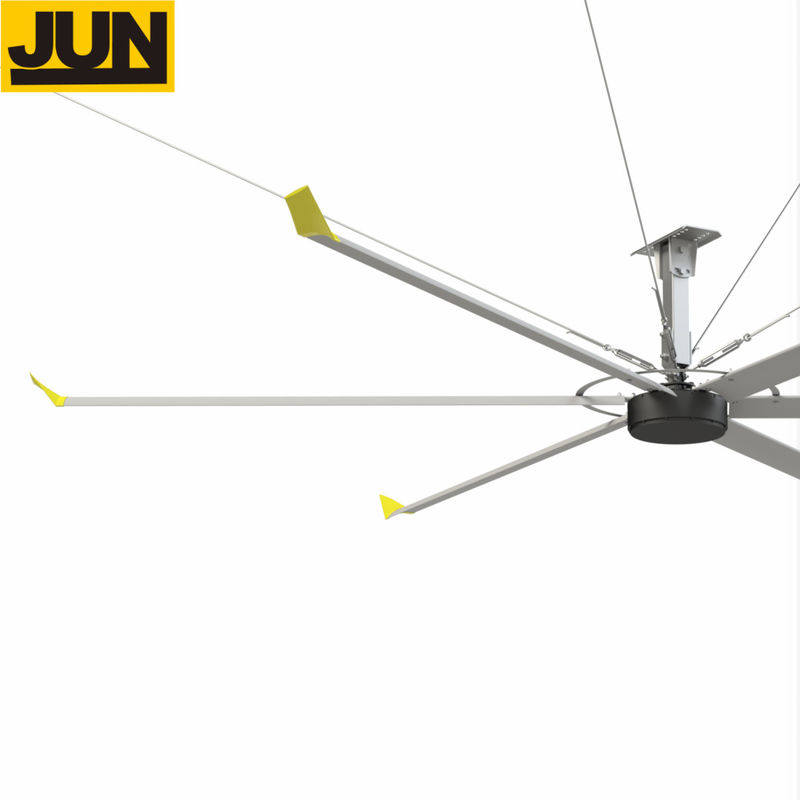

6.6m Κλιματικός έλεγχος Μεγάλοι ανεμιστήρες εξαερισμού υψηλού όγκου

αρχή λειτουργίας:
Ο μεγάλος ανεμιστήρας οροφής είναι μια σειρά προϊόντων ειδικά αναπτύχθηκε για εξοικονόμηση ενέργειας, βελτίωση του εργασιακού περιβάλλοντος.Η ψύξη δεν είναι ο μόνος τρόπος για να επιτευχθεί η επίδραση ψύξης και άνεσηςΗ επιφάνεια του ανεμιστήρα καθορίζεται από τη διάμετρο του, αλλά δεν έχει καμία σχέση με την ταχύτητά του.Ο βιομηχανικός ανεμιστήρας με μεγάλη διάμετρο και χαμηλή ταχύτητα συνδυάζει όλα αυτά τα χαρακτηριστικά..
Μετά από χρόνια βαθιάς έρευνας και εξερεύνησης, ενσωματώνοντας την προηγμένη αεροναυτική τεχνολογία του εξωτερικού, εμείς οι Ντάι Σεν αναπτύξαμε ένα είδος λεπίδων προπέλας με εξαιρετικές επιδόσεις.συμμορφώνεται με συνεχές και σιωπηλό αεράκι με αργή περιστροφήΟ μεγάλος όγκος της ροής του αέρα που παράγεται από τις μοναδικές και υψηλής απόδοσης λεπίδες του ωθεί προς τα κάτω, έτσι ώστε να κατασκευαστεί μια σχεδόν τέλεια εξάτμιση προπέλας.
Προωθεί μεγάλο όγκο ροής αέρα προς το έδαφος και κατασκευάζει ορισμένη ροή αέρα υψηλού επιπέδου που κινείται οριζόντια, δημιουργώντας έτσι μια συνολική κυκλοφορία αέρα.Το πλεονέκτημα είναι η συνολική κάλυψη του εδάφους και η τρισδιάστατη κυκλοφορία του αέρα.
Η ταχύτητα του ανέμου που παράγεται από τον "μεγάλο βιομηχανικό ανεμιστήρα οροφής" είναι περίπου 1-3m/s, που υπολογίζεται πλήρως σύμφωνα με την καλύτερη αίσθηση ψύξης όταν η ροή αέρα περνά μέσα από το ανθρώπινο δέρμα.Η πολύ ισχυρή ροή του αέρα κάνει τους ανθρώπους να αισθάνονται ευερεθισμένοι.Η αίσθηση της απευθείας ανάσας, η υπερβολική ταχύτητα της ροής του αέρα κάνει επίσης τους ανθρώπους να ζαλίζουν, μόνο η εξάτμιση του δέρματος συνδυάζει την ταχύτητα του αερίου, μπορεί να ομορφώσει την αίσθηση ψύξης των ανθρώπων.


Τεχνικό πρότυπο βιομηχανικών ανεμιστήρων οροφής "DAISEN"
Γενικά
Αριθμός υποδείγματος ----------------------------------------------------------------------------------DS-7.3
Τρόπος λειτουργίας ------------------------------------------------------------------------------------------------------------Προώθηση προς τα εμπρός
Διάμετρος -----------------------------------------------------------------------------------------------------24 FT / 7,3 μέτρα
Στυλ λεπίδας
Αριθμός λεπίδων ---------------------------------------------------- 6
Ονομαστική Ιπποδύναμη -------------------------------------------- 2,0 ίππους / 1,5 kW
Βάρος κρεμασμού (μέσος όρος) -------------------------------------------------- 156Kg
Βάρος αποστολής (συμπεριλαμβανομένου του κουτιού ελέγχου, του εξοπλισμού τοποθέτησης) (μέσος όρος) 186 kg
Μέγιστο dB
(*) Οι τιμές dB έχουν ληφθεί με δοκιμές.


Δυναμικότητα (με μέγιστη ταχύτητα)
Μετατόπιση (fwd, κατεβάζοντας) ---------- 16800 CMM ((m3/min)
Μέγιστη ταχύτητα 50 RPM
Χρήση ισχύος @ μέγιστη ταχύτητα ----------------------- 1,5 kW
Αποτελεσματικότητα @ 100% Max. Ταχύτητα ------------------------------ 8.53CMM/Watt
Μέγιστη αποτελεσματική έκταση (διαφέρει ανάλογα με το ύψος της εγκατάστασης, καθώς και κάτω από τα εμπόδια) -- 600-1400 m2
Τυπική βιομηχανική απόσταση ---------------------------------------------12-40 μέτρα

Εγκατάσταση υλικού
Τυποποιημένη τοποθέτηση
Παγκόσμια λαβή I-Beam με περιστρεφόμενο αρθρό και 250 mm πτώση
Επικαιροποιημένα αγκάλια για τοποθέτηση γλουλούμ με κυλιόμενο αρθρό και 200 mm πτώση

Πρόσθετες επεκτάσεις πτώσης (Puyou)
Μηχανή
κινητήρας τροχιάς --------------------------------------------------- CV40-30-1500
δομή ρυμουλκούμενου ------------------------------------------------------- ρυμουλκούμενο βαρέος φορτίου SKF
διάρκεια ζωής ------------------------------------------------------------ 12 έτη
ΚΠ ------------------------------------------------------------ 2 / 1,5 kW
Θερμοκρασία λειτουργίας περιβάλλοντος ------------ -20 °C έως +40 °C
Τάξη μόνωσης ------------------------------------------ H
Προστατευτική τάξη IP 55
Εργασιακή κατάσταση συνεχής S 1
Παράγοντας εξυπηρέτησης 0,8/0.78
Κουτί ταχυτήτων
Τύπος -------------------------------------------------------------------- Δύο σταδίων ελικοειδή
Χρονοδιάστημα λειτουργίας
Πίνακας ελέγχου κινητήρα (MCP)
Τυποποιημένη ισχύς και μέγιστη ισχύς αντλήσεως -------------------- --220V AC 2Ø (16A) Ή 380 AC 3Ø (20A)
Φωτός ένδειξης ισχύος (κακό/πράσινο)
Φίλτρο γραμμής ραδιοσυχνοτήτων
Ατμοσφαιρικός διακόπτης
Καλώδιο κίνησης κινητήρα VFD -----------------RVV1*
Μετατροπέας συχνοτήτων
Ρυθμιστής συχνοτήτων χωρίς στύλους, 1,5KW, 380V/220V
Συστατικά ασφαλείας
βίδα στρογγυλοκόλλησης
Μηχανολογική δομή κατά της πτώσης
καλώδιο από χάλυβα επικαλυμμένο με πλαστικό
Σχοινιά για τη διατήρηση της λεπίδας (6), καλώδιο ασφαλείας, καλώδια τύπου (μόνο για το ταβάνι)
βίδες υψηλής αντοχής και αντιφλοιωτικά νώτα 8.8,10.9, 12,9 βαθμός για διαφορετικές δομές.
Εγγύηση
Ένα έτος εγγύηση για τον κινητήρα, την λεπίδα, το κιβώτιο ταχυτήτων και το πάνελ ελέγχου.

★συσκευή κίνησης

★Στοιχεία δομής

Σύγκριση τριών μεθόδων ψύξης σε εργοστάσιο 1000 τετραγωνικών μέτρων

Η κατανάλωση ενέργειας ενός μεγάλου βιομηχανικού ανεμιστήρα οροφής είναι περίπου 1 / 50 του κεντρικού κλιματιστικού και 1 / 10 του παραδοσιακού βιομηχανικού ανεμιστήρα τοίχου

***Κατάλληλοι τόποι εγκατάστασης: Οποιαδήποτε αρκετά ψηλή κατασκευή εργοστασίου, σπορ Κέντρο, λογιστική Τοποθεσία, εργοστάσια επισκευής αυτοκινήτων, σούπερ μάρκετ, αεροδρόμιο, εργοστάσιο συσκευασίας, βιομηχανία εκτροφής ζώων, κάθε είδους αίθουσα, καθώς και γυμναστήριο κλπ.
***Υψόμετρος εγκατάστασης: προϊόντα της σειράς "Fengshen" ύψους 6 έως 20 μέτρων.
Προϊόντα της σειράς "Fengxing" ύψους 3 έως 6 μέτρων.
*** Λύσεις για τα τρία κύρια είδη δομών εγκατάστασης όπως δείχνουν οι παραπάνω εικόνες

Υπάρχουν διάφορες μορφές δομών κτιρίων.


Τυπικές εφαρμογές πελατών
